PNI感測器公司是精密科學領域的全球領導感測器供應商，為消費性電子、國防安全、自然科學和海洋科學領域提供航向和方位技術及模組。經數十年的研發努 力，在現有感測器專利技術基礎上，PNI提供磁感測感測器系統和9軸感測器融合技術。目標應用包括消費性電子、機器人、勘測、導航以及汽車。
Wii U採用的PNI RM3000地磁感測器在美國北加州設計製造，可實現動作感測，同時還可解釋合理的地磁異常。在有喇叭、金屬、建築物或手機等環境內，磁場干擾可能會使普通地磁感測器偏離目標，而PNI RM3000則可更精確地檢測磁場。
型号：RM3100
类型：套件
测量范围：±800uT
分辩率：26nT
线性度：0.50%
供电电源：3V
工作电流：50mA
工作温度：-40~+85℃
通信接口：SPI、I2C
尺寸：N/A

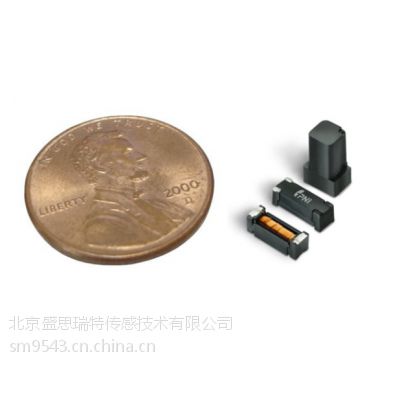

PNI磁传感器套件RM3100磁传感器套件由2个Sen-XY-f(pn13104)地磁传感器,1个Sen-Z-f(pn13101)地磁传感器和MagI2C(pn13156)控制芯片组成，能够实现三维空间的磁场大小测量。
地磁传感器是用来测量地球磁场大小，进而提供的方向参考。但这面临一个比较大的问题是，变化性磁场对判断方位信息的暂时性影响。比如家居中的金属、经过的车辆、附近的移动手机和计算机。要补偿和校准这些情况下磁异常，需要地磁传感器能够准确区分噪音和变化值。
基于PNI磁感***技术的地磁传感器，能够以极低的噪音提供高分辨率和重复性的性能表现。传感器还具有高增益、高采样率、无迟滞的特点，且每次测量 前不需要进行温度校准和设置/复位脉冲电流。在下图中是霍尔传感器和PNI磁感式传感器与理想情况下传感器测量值比较。传感器在大小为2.4μT的磁场中 固定旋转，记录下不同方向时的测量值。
霍尔传感器与PNI磁传感器的一些性能对比
| 参数 | 较为***的霍尔传感器 | PNI磁感式传感器 |
| 灵敏度 | 300nT | 13nT |
| 噪音 | 500nT | 15nT |
| 功耗电流(8Hz，3轴) | 280μA | 70μA |
优势特点
宽的磁场测量量程+/-800uT
噪声小15 nT@200 Cycle Count
分辨***13 nT@200 Cycle Count
功耗低
完全符合RoHs标准
使用常用的表贴封装
应用范围
手持设备（手机、PND、PDA等）
视频游戏控制器
电视遥控器
照相机
机器人
汽车后视镜
巡逻车导航系统
RM3100磁套件主要基本参数
| 三轴采样率 | 550Hz | |
| 接口 | SPI和I2C | |
| 尺寸（长×宽×高） | MagI2C | 4.0×4.0×0.75mm |
| Sen-XY | 6.0×2.1×2.2mm | |
| Sen-Z | 3.0×3.0×5.75mm | |
